上交大Nat. Commun.: 認證效率達24.13%！錫鉛鈣鈦礦太陽能電池的同步結晶

帶隙接近1.2電子伏特的錫鉛鹵化物鈣鈦礦在薄膜光伏領域具有廣闊的前景。然而，溶液法制備的Sn-Pb鈣鈦礦薄膜質量受到Sn和Pb組分之間結晶行為不同步的影響，其中基于Sn的鈣鈦礦結晶速度往往快于Pb。

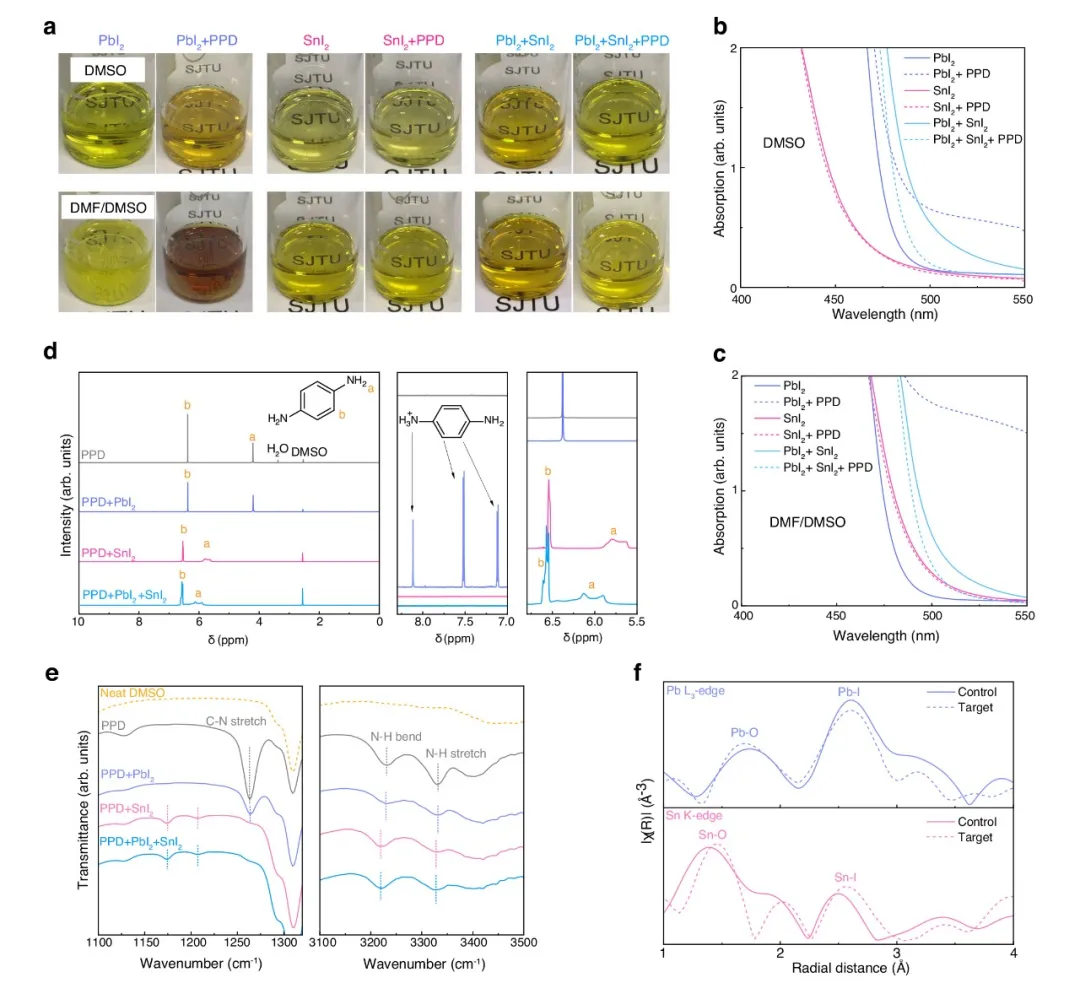

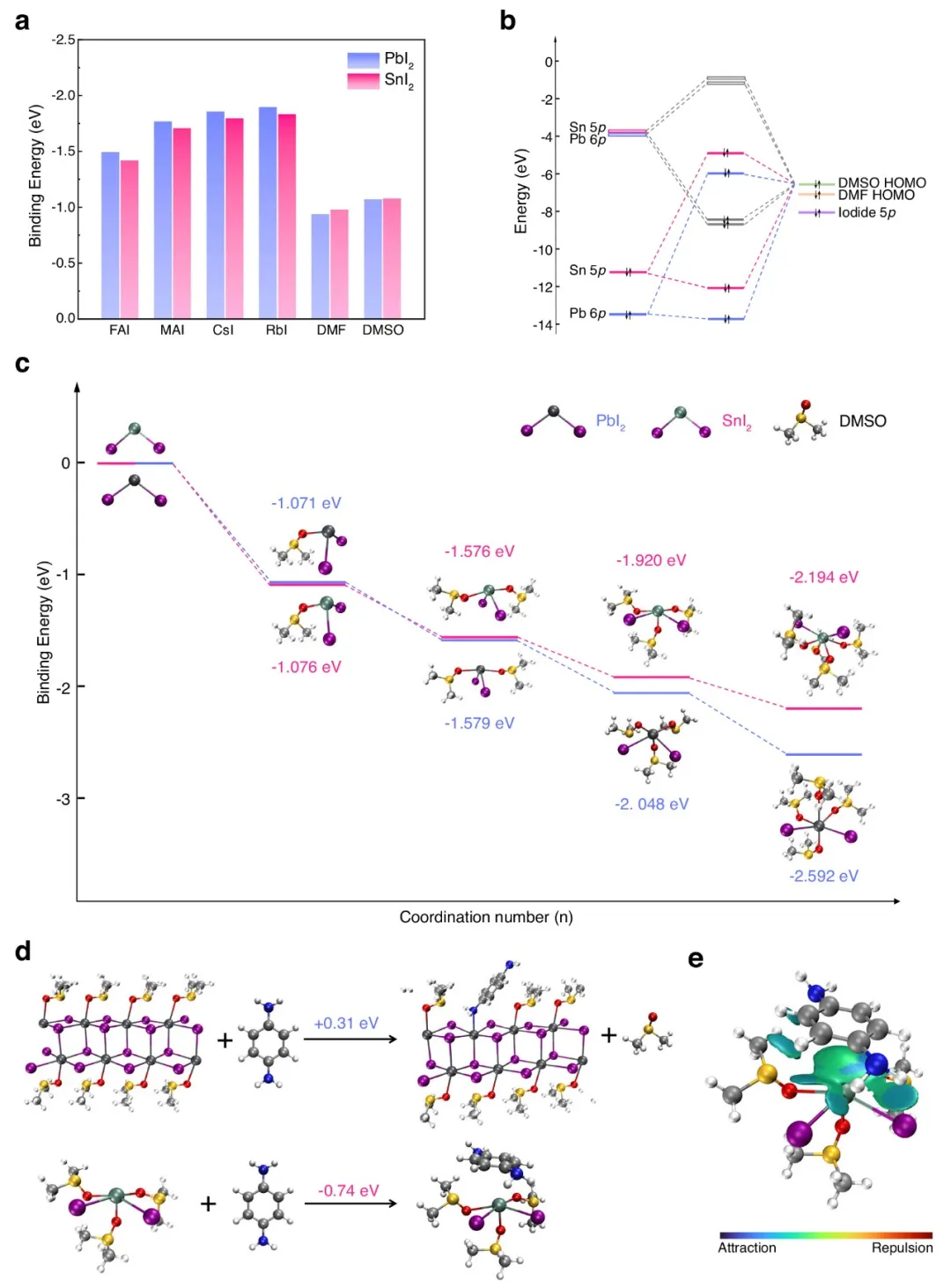

在這篇文章中，上海交通大學陳漢教授等人通過研究表明，Sn的快速結晶源于其立體化學活性孤對，這阻礙了鈣鈦礦前驅體中的金屬離子與路易斯堿配體之間的配位。通過這個角度，研究團隊引入了一種非共價結合劑，針對配位不飽和Sn(II)溶劑化物的開放金屬位點，從而同步結晶動力學和均勻化Sn-Pb合金化。所得的單結Sn-Pb鈣鈦礦太陽能電池獲得了24.13%的認證功率轉換效率。在模擬單光照明下，封裝設備在**功率點運行795小時后仍保持90%的初始效率。

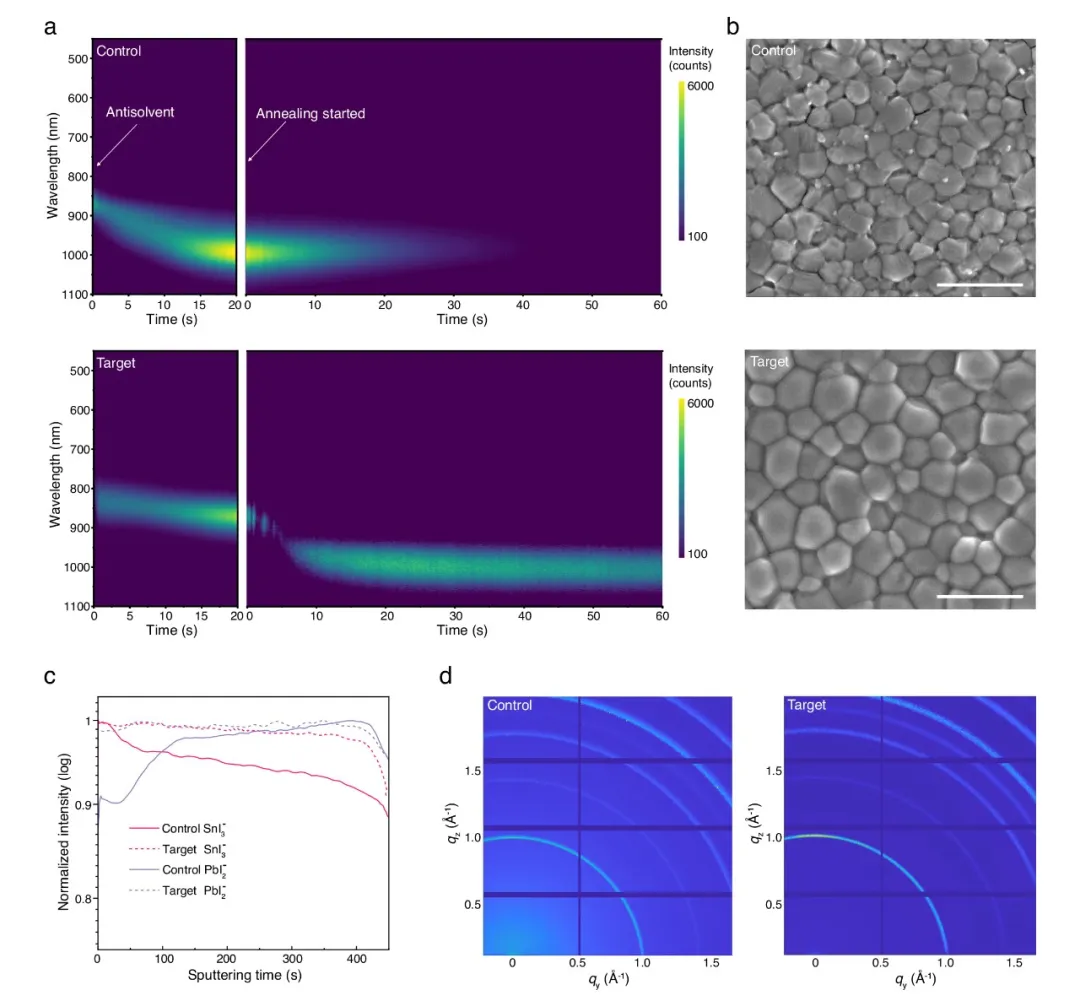

圖3：結晶過程與薄膜質量

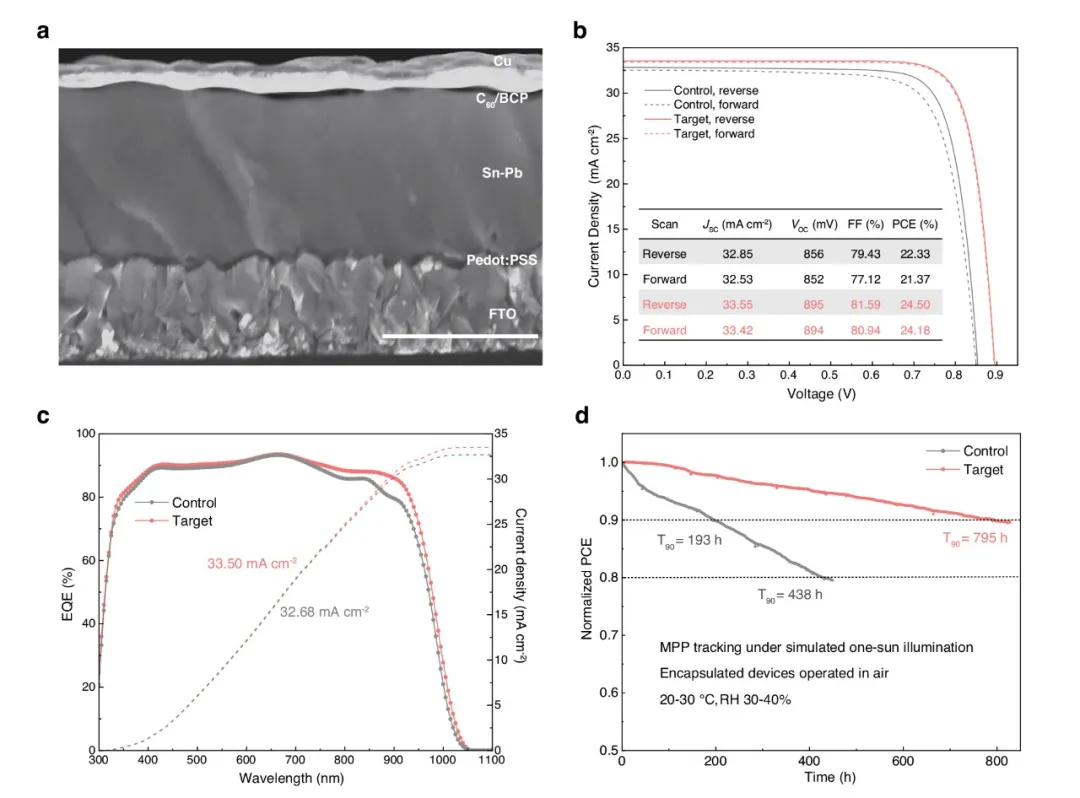

圖4：光伏性能和器件穩定性

文獻信息
