主要內容

基于有機自組裝分子(OSAMs)的空穴傳輸材料在實現高效穩定倒置鈣鈦礦太陽能電池(IPSCs)中發揮著關鍵作用。然而，所報道的咔唑基OSAMs仍存在缺陷，如在醇溶液中的溶解度不佳，與鈣鈦礦的能量排列匹配較差，以及分子種類有限，這些都極大地限制了器件的性能。

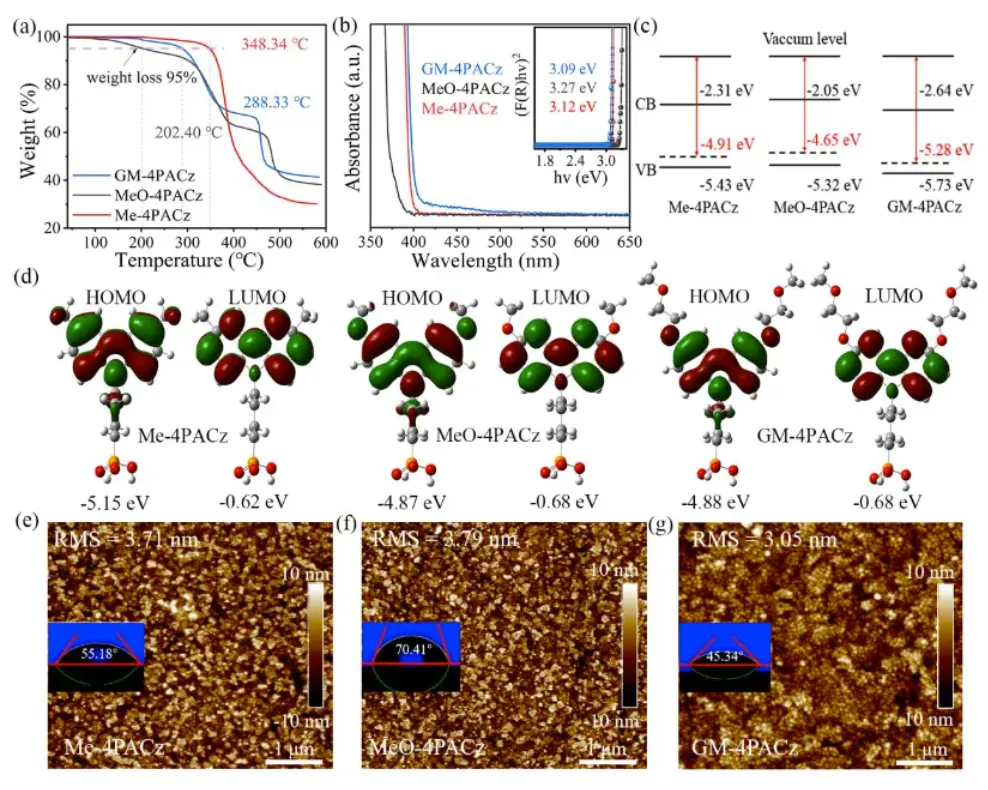

在這篇文章中，陜西師范大學劉治科等人在咔唑基單元上引入乙二醇單甲醚(GM)側鏈，合成了一種新型OSAM 4-(3,6-glycol monomethyl ether-9H-carbazol-9-yl)butyl]phosphonic acid (GM-4PACz) 作為空穴傳輸材料。GM基團提高了氧化銦錫(ITO)/SAM襯底的表面能，促進向上鈣鈦礦薄膜的成核和生長，抑制陽離子缺陷，釋放了SAM/鈣鈦礦界面的殘余應力，并評估與鈣鈦礦匹配的能級。因此，基于GM-4PACz的IPSC實現了高達25.52%的PCE，開路電壓(VOC)為1.21V，且具有高穩定性。在空氣中老化2000小時和在**功率點跟蹤1000小時后，其初始效率分別為93.29%和91.75%。

文獻信息

Glycol Monomethyl Ether-Substituted Carbazolyl Hole-Transporting Material for Stable Inverted Perovskite Solar Cells with Efficiency of 25.52%

Hui Zhou, Weiling Wang, Yuwei Duan, Rui Sun, Yong Li, Zhuang Xie, Dongfang Xu, Meizi Wu, Youliang Wang, Hongxiang Li, Qunping Fan, Yang Peng, Yao Yao, Chentong Liao, Qiang Peng, Shengzhong Liu, Zhike Liu*
