主要內容

原位環化聚丙烯腈(CPAN)被用于取代n型金屬氧化物半導體(TiO2或SnO2)作為高效穩定n-i-p鈣鈦礦太陽能電池(PSCs)的電子選擇層(ESL)。

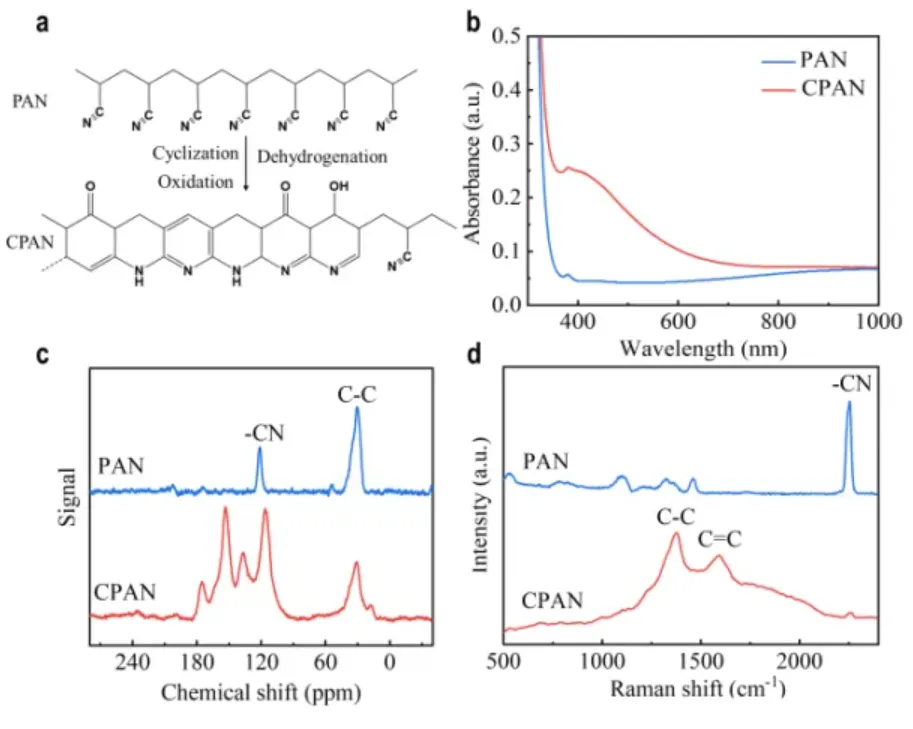

在這篇文章中，中科院化學所宋延林研究團隊將聚丙烯腈(PAN)涂覆在導電玻璃基板上，通過原位環化反應制備了CPAN層。CPAN層堅固耐用，不溶于普通溶劑，具有高電子遷移率(4.13×10-3cm2 V-1s-1)的n型半導體性質。當CPAN作為電子選擇層時，PSCs的功率轉換效率(PCE)高達23.12%。此外，具有CPAN層的器件具有優越的運行穩定性，在連續光照500小時后保持90%以上的初始效率。這些結果證實了CPAN層將是一種理想的低成本高效電子選擇層，用于n-i-p鈣鈦礦太陽能電池和其他具有高性能及穩定性的光電器件。

文獻信息

In-Situ Cyclized Polyacrylonitrile as an Electron Selective Layer for n-i-p Perovskite Solar Cell with Enhanced Efficiency and Stability

Wei-Min Gu, Ke-Jian Jiang, Xinning Jiao, Cai-Yan Gao, Xin-Heng Fan, Yanlin Song*, Lian-Ming Yang
