香港理工Joule：原位構建互穿網絡p-i-n結構實現19%PCE的有機太陽能電池！

發表時間：2024-04-10 16:43

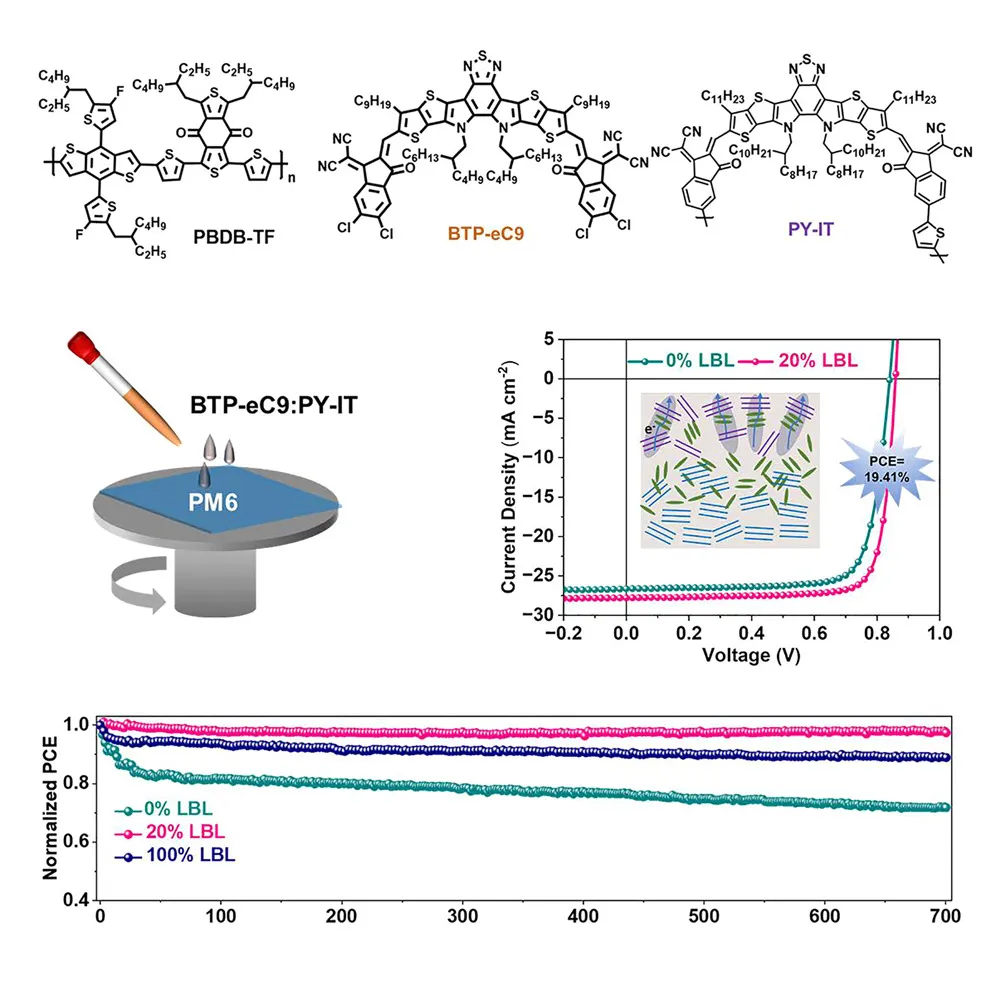

GPT-LBL策略通過受體的聚合調整來增強p-i-n結構
實現了PCE為19.41%(認證為19.0%)的高效GPT-LBL器件
GPT-LBL策略增強了OSCs的運行穩定性

主要內容

由于供體-受體結構域的混合，具有體異質結(BHJ)的OSCs容易產生電荷復合。逐層沉積(LBL)有助于控制垂直分布，從而形成p-i-n結并改善電荷傳輸。香港理工大學李剛教授、美國加州大學楊陽教授等人添加了客體聚合物PY-IT來增強垂直分離，從而產生更明顯的p-i-n結，得到了具有更高遷移率和平衡電荷傳輸的OSC。

研究表明，逐層(LBL)方法可以獲得較好的垂直微觀結構。然而，仍然缺乏對垂直組成和分子組織的**控制。在這篇文章中，研究團隊展示了一種客體聚合物定制LBL (GPT-LBL)策略，通過原位監測非富勒烯受體的預聚集行為來構建p-i-n微觀結構。這種內置互穿網絡的優越結構減輕了陷阱密度狀態和能量損失，改善空穴轉移動力學，平衡電荷傳輸，開路電壓(Voc)、短路電流密度(Jsc)和填充因子(FF)。從而實現了功率轉換效率(PCE)為19.41%(認證為19.0%)的高效GPT-LBL有機太陽能電池(OSC)。

用于GPT-LBL OSCs的大面積(1.03 cm2)器件在露天葉片涂層中獲得了17.52%的PCE。p-i-n結構對器件工程和光物理的理解產生影響，為實現高效穩定和可擴展的OSCs提供了一種有效的方法。

其中使用巨力光電代理的Paios太陽能電池&OLED瞬態特性測試系統進行了線性增壓載流子抽取photo-CELIV測量。PY-IT聚合物的遷移率是參考聚合物的兩倍，器件的認證效率為19%，創下了LBL有機太陽能電池的記錄，運行穩定性也得到了提高。在MPP環境條件下放置700小時后，經過PY-IT處理的器件仍保持了96%的初始性能，而參考設備降至57%。

文獻信息

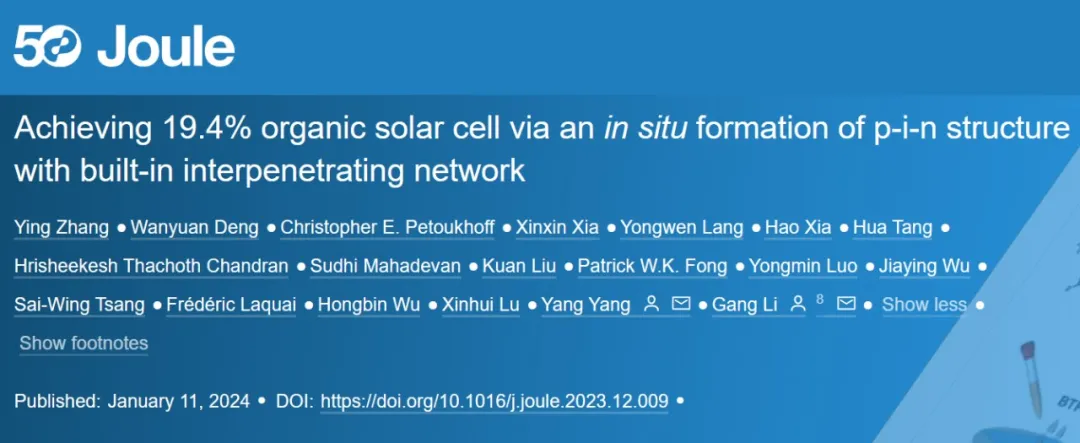

Achieving 19.4% organic solar cell via an in situ formation of p-i-n structure with built-in interpenetrating network

Ying Zhang, Wanyuan Deng, Christopher E. Petoukhoff, Xinxin Xia, Yongwen Lang, Hao Xia, Hua Tang, Hrisheekesh Thachoth Chandran, Sudhi Mahadevan, Kuan Liu, Patrick W.K. Fong, Yongmin Luo, Jiaying Wu, Sai-Wing Tsang, Frédéric Laquai, Hongbin Wu, Xinhui Lu, Yang Yang*, Gang Li*

分享到：

巨力光電（北京）科技有限公司

聯系郵箱 info@giantforce.cn

聯系電話

北京分機1：010-57103010

北京分機2：010-57299942

北京公司通訊地址：北京市通州區新華西街58號院萬達廣場B座1311

武漢公司通訊地址：武漢市洪山區關山街道虎泉街永利國際2714

北京李經理

18911365393

北京劉經理

18911365396

武漢劉經理

18911365395
