主要內(nèi)容

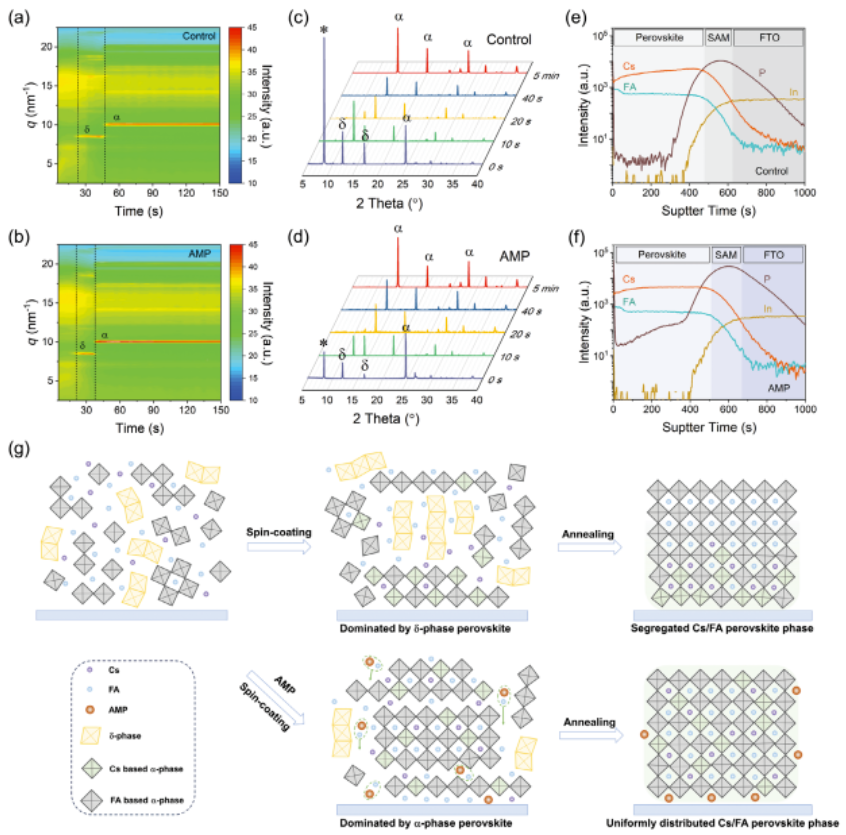

在無甲基銨(MA-free)的組合物中，Cs和甲脒(FA)之間不可控的結(jié)晶過程阻礙了其效率的提高，尤其是在倒置鈣鈦礦太陽能電池(PSCs)中。在這篇文章中，上海交通大學(xué)陳俊超團(tuán)隊(duì)提出了一種同時(shí)引入添加劑和表面鈍化劑的鈣鈦礦薄膜雙界面改性方法。其中將(氨基甲基)膦酸(AMP)引入前體溶液中，以通過與FA特異性形成強(qiáng)氫鍵來誘導(dǎo)FA的優(yōu)先結(jié)晶，從而平衡結(jié)晶。

此外，AMP通過-PO3H2和FTO形成共價(jià)鍵，自發(fā)地下沉和錨定到埋藏的界面，填補(bǔ)自組裝單層(SAM)空隙。隨后，通過用2-(3-氟苯基)乙胺碘化物(mF-PEAI)和哌嗪二碘化物(PDI)連續(xù)修飾鈣鈦礦表面，實(shí)現(xiàn)了均勻的表面電勢(shì)，并將界面處的復(fù)合損失降至*低。值得注意的是，基于1.52eV的帶隙，雙界面改性的無MA倒置PSCs實(shí)現(xiàn)了25.35%(認(rèn)證為24.87%)的功率轉(zhuǎn)換效率(PCE)和1.17V的Voc。重要的是，在功率輸出(MPP)跟蹤1000小時(shí)和在85°C下加熱>800小時(shí)后，未封裝器件分別保持了92.8%和91.7%的初始效率，證實(shí)了良好的運(yùn)行和熱穩(wěn)定性。

文獻(xiàn)信息

Dual-Interface Modification for Inverted Methylammonium-Free Perovskite Solar Cells of 25.35% Efficiency with Balanced Crystallization

Yiting Zheng, Congcong Tian, Xueyun Wu, Anxin Sun, Rongshan Zhuang, Chen Tang, Yuan Liu, Zihao Li, Beilin Ouyang, Jiajun Du, Ziyi Li, Xiling Wu, Jinling Chen, Jinyu Cai, Chun-Chao Chen*
