主要內(nèi)容

鈣鈦礦薄膜結(jié)晶沿垂直方向的不均勻性導(dǎo)致掩埋界面處出現(xiàn)空隙和陷阱，阻礙了鈣鈦礦太陽能電池的效率和穩(wěn)定性。在這篇文章中，陜西師范大學(xué)劉生忠等人使用牛血清白蛋白功能化金納米團簇（ABSA），結(jié)合重重力、高表面電荷密度和與電子傳輸層的強相互作用，將其用于重建掩埋界面。這不僅可以實現(xiàn)高質(zhì)量結(jié)晶，還改善了載流子轉(zhuǎn)移。

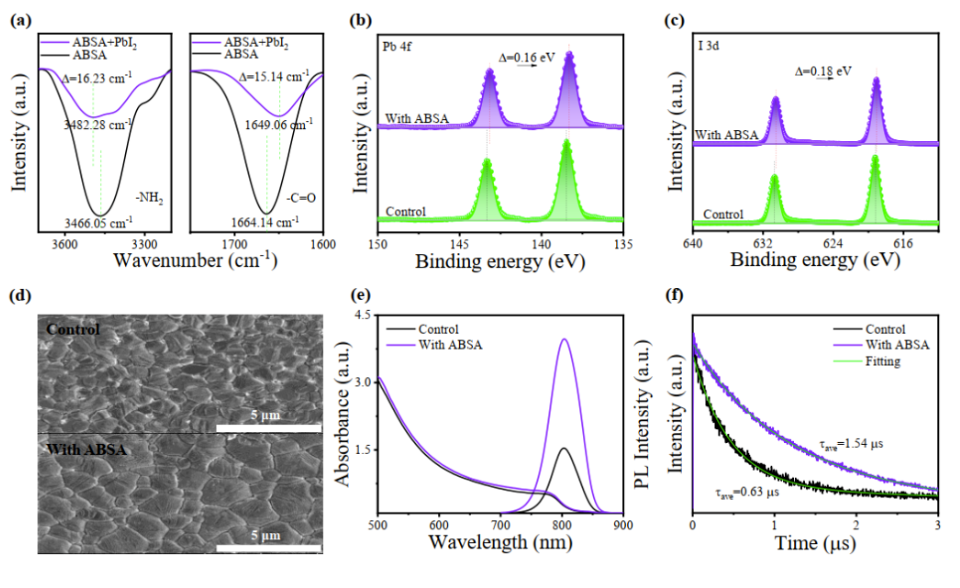

具有胺官能團和較大表面電荷密度的ABSA大分子與鈣鈦礦相互作用提高了結(jié)晶度，并逐漸向掩埋界面遷移，修復(fù)缺陷空隙，從而將表面復(fù)合速度從3075抑制到452 cm·s^-1。修復(fù)的掩埋界面和ABSA改性的TiO2較高表面電勢使界面處的載流子提取得到改善。所得到的太陽能電池獲得了25.0%的功率轉(zhuǎn)換效率，具有可忽略的滯后和顯著的穩(wěn)定性，在暴露于環(huán)境大氣3200小時后保持其初始效率的92.9%，與控制裝置相比，它們還表現(xiàn)出更好的連續(xù)輻照穩(wěn)定性。這項研究提供了一種新的金屬-蛋白質(zhì)復(fù)合物，以消除掩埋界面處的有害空隙和缺陷，從而提高光伏性能和穩(wěn)定性。

文獻信息

Au Nanocluster Assisted Microstructural Reconstruction for Buried Interface Healing for Enhanced Perovskite Solar Cell Performance
