主要內(nèi)容

開(kāi)發(fā)高效厚度偏差有機(jī)太陽(yáng)能電池（OSCs）對(duì)于太陽(yáng)能電池板的大規(guī)模生產(chǎn)至關(guān)重要。然而，增加活性層厚度通常會(huì)導(dǎo)致效率的顯著損失。在這篇文章中，國(guó)科大黃輝等人采用三元策略來(lái)突破這一困境，其中將低聚物DY-TF作為客體組分摻入PM6:L8-BO體系中。主鏈中的S··F分子內(nèi)非共價(jià)相互作用使DY-TF具有較高的平面性。在添加DY-TF后，共混物的結(jié)晶度得到有效改善，從而提高電荷載流子遷移率，這在厚膜器件的制造中是非常理想的。

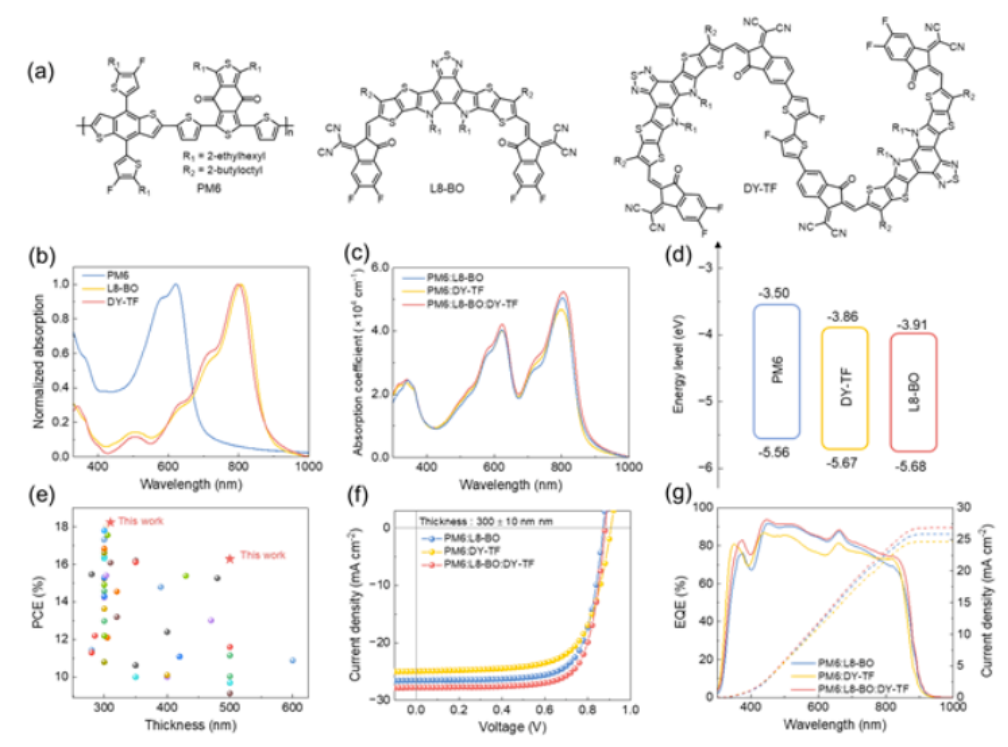

因此，基于PM6:L8-BO:DY-TF的薄膜器件（110nm）顯示出19.13%的功率轉(zhuǎn)換效率（PCE）。當(dāng)活性層厚度增加到300nm時(shí)，效率達(dá)到18.23%（認(rèn)證為17.8%）。此外，葉片涂層厚器件（300nm）提供了17.38%的PCE。這項(xiàng)工作為構(gòu)建具有高厚度公差的高效OSCs提供了新的見(jiàn)解，顯示出大面積太陽(yáng)能電池卷對(duì)卷印刷的應(yīng)用潛力。

文獻(xiàn)信息

Over 18% Efficiency Ternary Organic Solar Cells with 300 nm Thick Active Layer Enabled by An Oligomeric Acceptor
