主要內容

硅異質結太陽能電池是未來光伏產業的發展方向。稀有銦的有限供應和銀漿的高成本是SHJ太陽能電池將面臨的重要問題之一。

為了克服銦基透明電極用于高效SHJ太陽能電池的障礙，南開大學張曉丹等人在室溫下通過濺射成功地制備了價格低且可批量生產的無摻雜氧化錫（SnOx）電極材料。利用其天然氧空位缺陷，制備的材料載流子遷移率和電阻率達到22?cm2?V-1?s-1和2.38?×?10-3?Ω?cm。采用無摻雜SnOx正面透明電極的SHJ太陽能電池顯示出24.91%的效率。

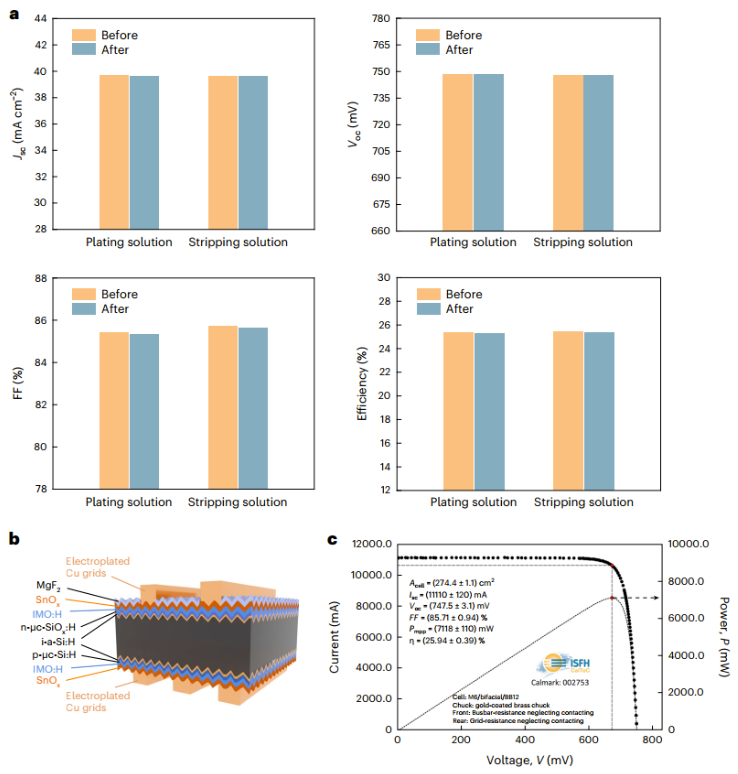

此外，SnOx膜具有優異的化學穩定性，并且在電鍍過程中能夠承受酸和堿溶液的腐蝕。制備了鍍銅電極和雙面銦基透明電極減半的SHJ太陽能電池，其認證效率為25.94%（總面積為274.4?cm2）。

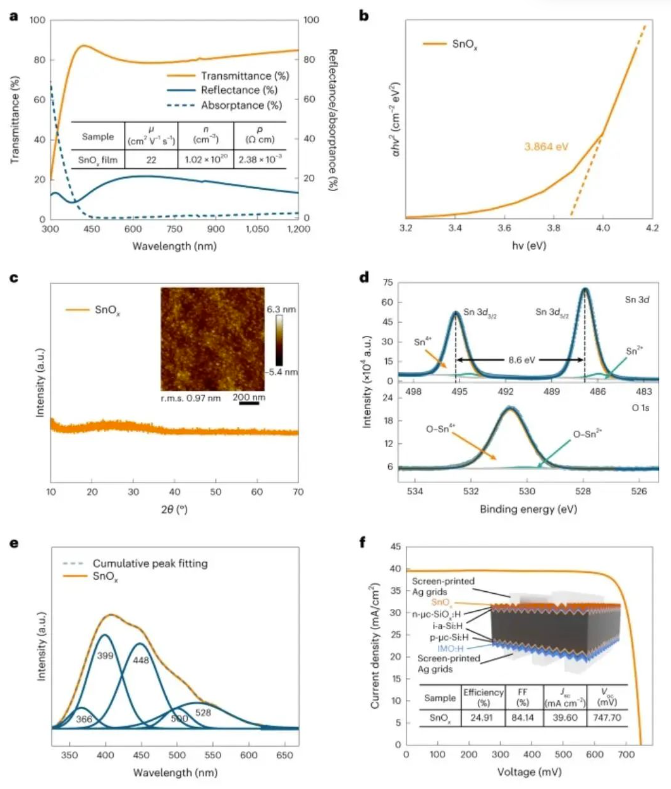

圖1：無摻雜SnOx薄膜的材料特性及其在SHJ太陽能電池中的應用

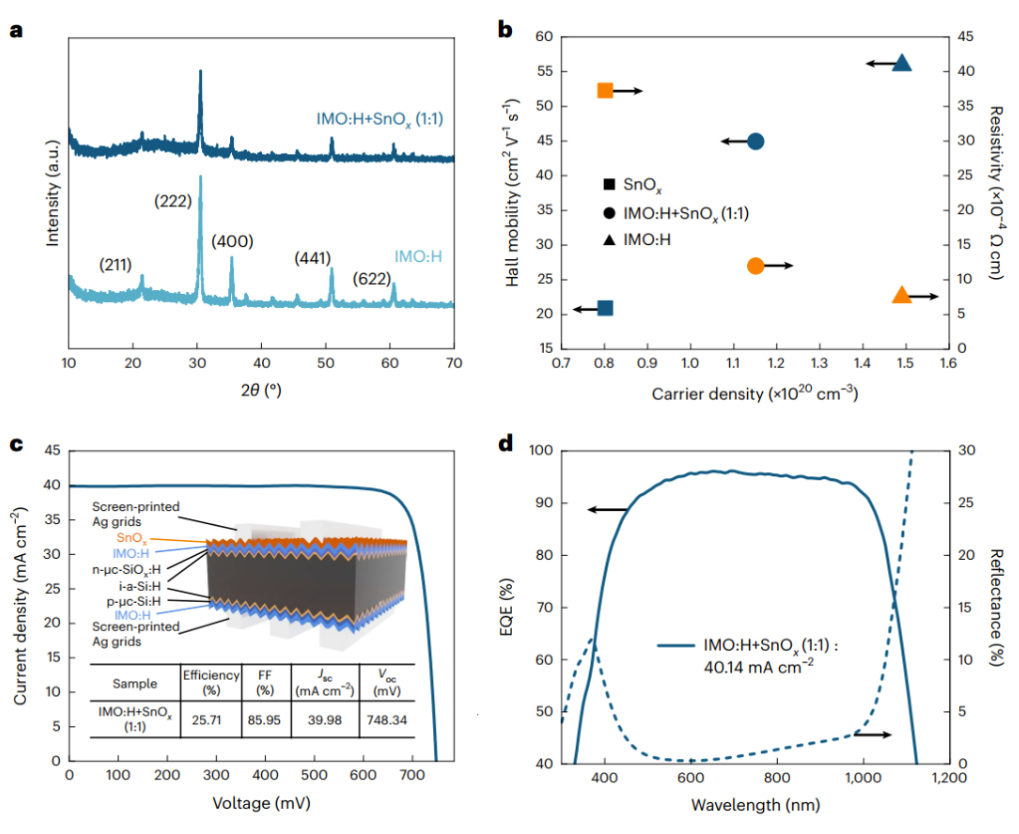

圖2：IMO:H+SnOx雙層膜的材料特性及其在SHJ太陽能電池中的應用

文獻信息

Silicon solar cell with undoped tin oxide transparent electrode

Cao Yu, Qiaojiao Zou, Qi Wang, Yu Zhao, Xiaochao Ran, Gangqiang Dong, Chen-Wei Peng, Vince Allen, Xinming Cao, Jian Zhou, Ying Zhao & Xiaodan Zhang
