主要內容

柔性鈣鈦礦太陽能電池由于其具有柔軟和高功率重量兼容性而受到廣泛關注。然而，由于柔性襯底的界面附著力低、變形大，埋入式鈣鈦礦-襯底界面質量較差，極大地限制了柔性鈣鈦礦太陽能電池的性能。

在這篇文章中，北卡羅來納大學黃勁松團隊將有機分子entinostat(恩替諾特)添加到空穴提取材料PTAA 聚[雙(4-苯基)(2,4,6-三甲基苯基)胺]中，以通過entinostat與鈣鈦礦、PTAA 聚[雙(4-苯基)(2,4,6-三甲基苯基)胺]和氧化銦錫的多個官能團相互作用，增強鈣鈦礦-襯底界面的附著力。此外，由于entinostat具有調節鈣鈦礦結晶的能力，從而降低了鈣鈦礦薄膜底部的空隙密度。研究團隊展示了倒置的小面積柔性鈣鈦礦太陽能電池，其功率轉換效率為23.4%。面積為9cm2的柔性鈣鈦礦微型組件實現了約19.0%的認證孔徑效率。優化后的未封裝柔性微型組件在5000次彎曲循環后保持了84%的初始效率，在光照>750小時后仍保持90%的初始功率轉換效率。

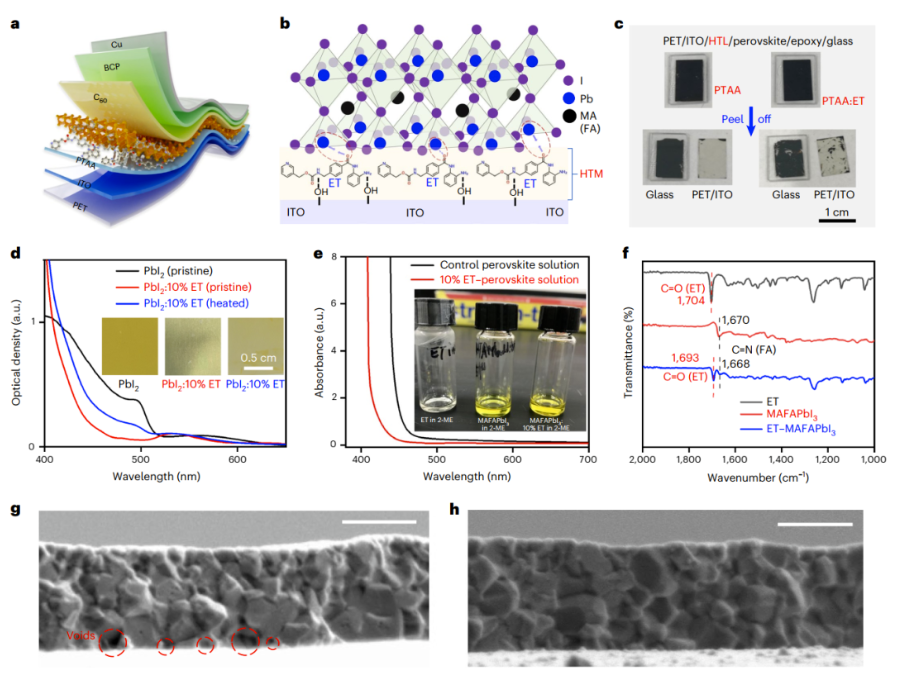

圖1：ET在PTAA和鈣鈦礦層中的作用

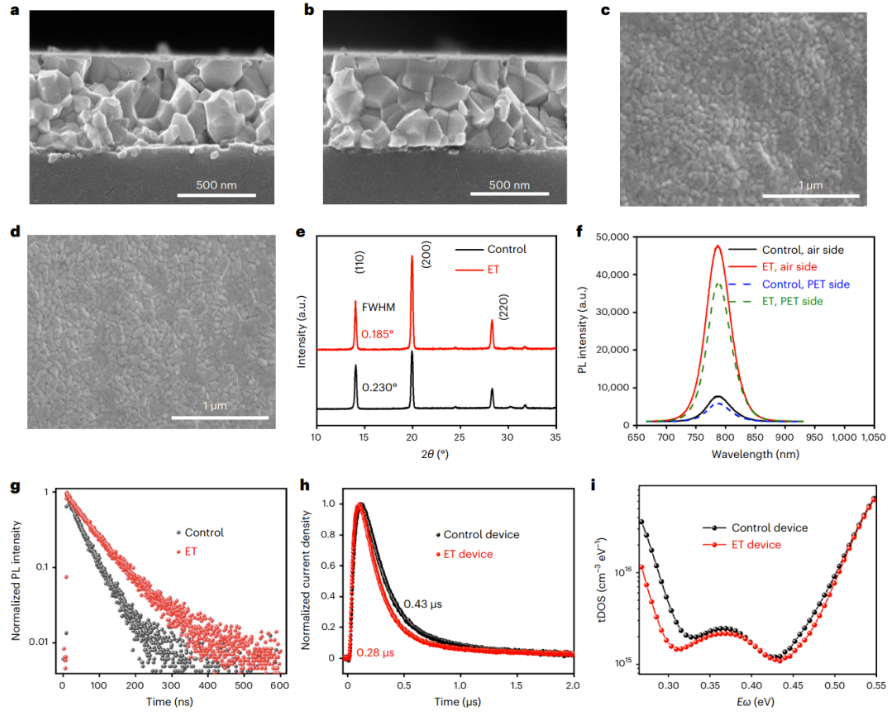

圖2：鈣鈦礦薄膜和器件表征

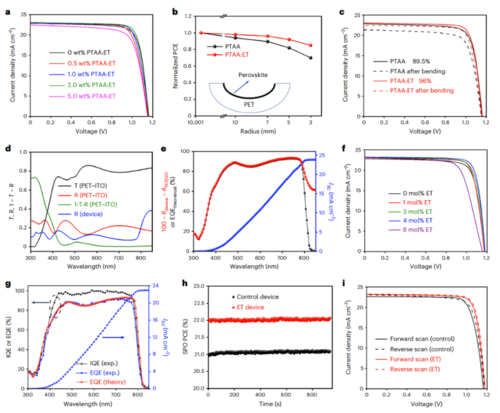

圖3：F-PSC性能

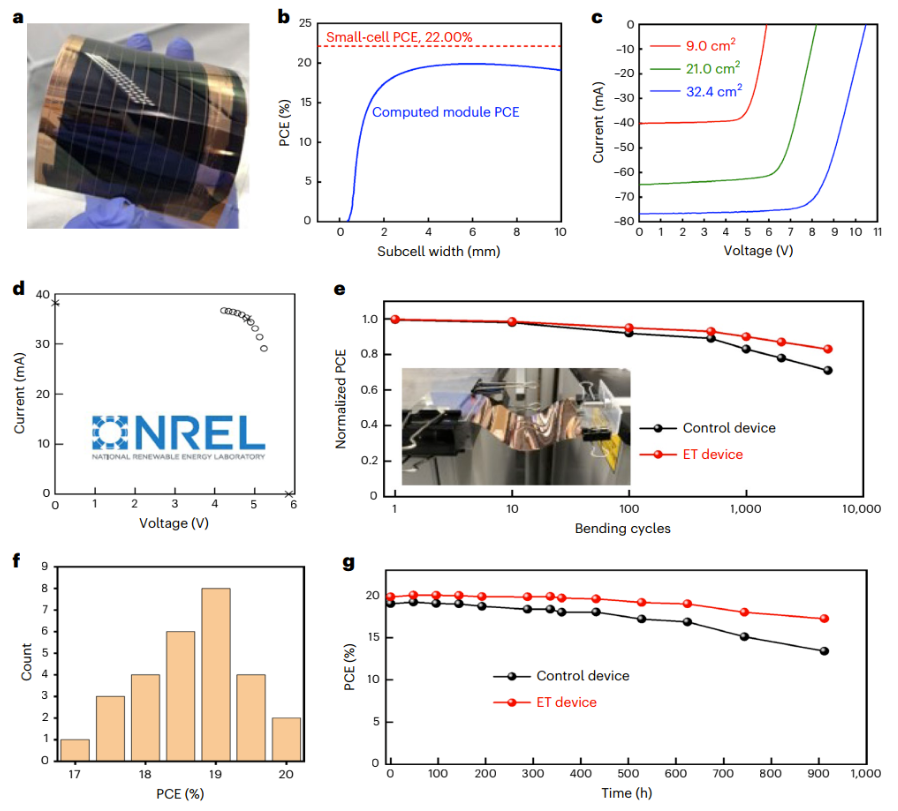

圖4：柔性鈣鈦礦微型組件效率、機械耐久性和光吸收穩定性

文獻信息

Multifunctional entinostat enhances the mechanical robustness and efficiency of flexible perovskite solar cells and minimodules
